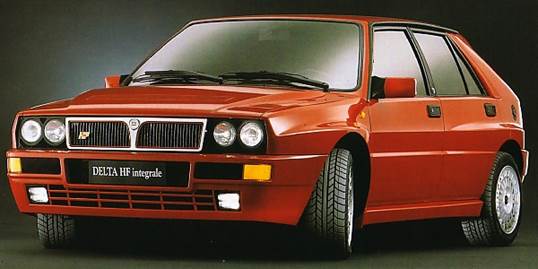

DELTA HF INTEGRALE EVOLUTION 1

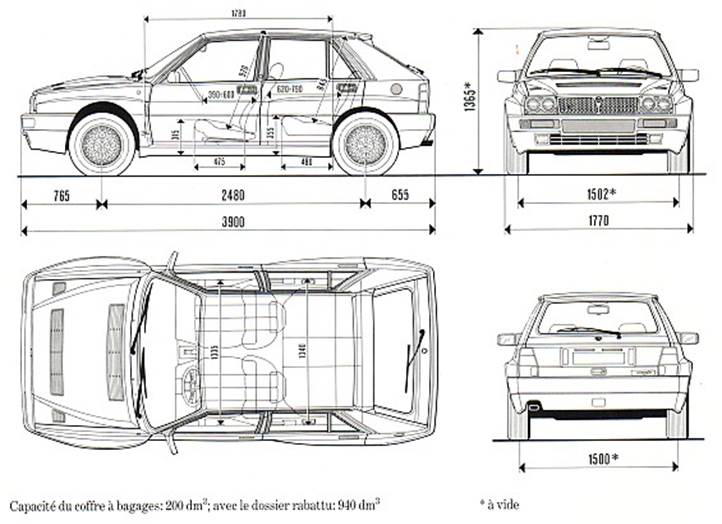

La fiche technique

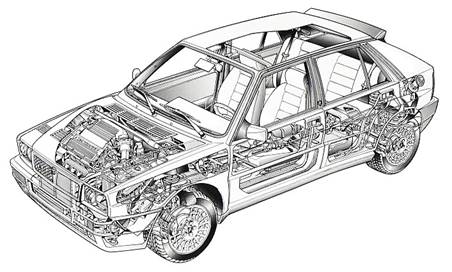

Vue en transparence de la Delta HF Intégrale Evolution 1

MOTEUR

Caractéristiques

Nombre de cylindres : 4 en ligne

Cycle – temps : Otto – 4

Alésage x course : 84 x 90 mm

Cylindrée : 1995 cm3

Rapport de compression : 8 :1

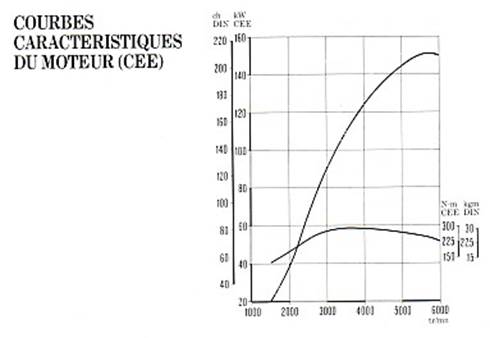

Puissance maxi : 210ch DIN – (151kW CEE)

Régime de puissance maxi : 5750 tr/mn

Couple maxi : 31 mkg DIN – (298 Nm CEE)

Régime de couple maxi : 3500 tr/mn

Carburant demandé : essence avec ou sans plomb (95 RON)

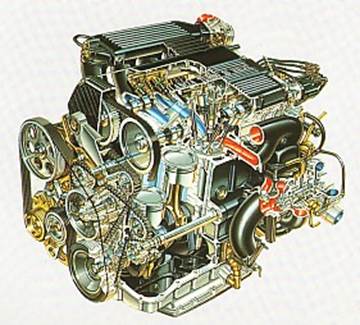

Vue en transparence du moteur de la Delta HF Intégrale Evolution 1

Construction

Position : transversale à l’avant

Entraxe des cylindres : 91 mm

Paliers de vilebrequin : 5

Culasse : en alliage léger

Soubassement : en fonte avec arbres d’équilibrage contre-tournants

Distribution

Position des soupapes : en V (65°) – 4 soupapes par cylindre

Arbres à cames : 2 ACT

Commande de distribution : par courroie crantée

Calage de la distribution : avec jeu de commande = 0,8 mm

Admission ouv.avant le PMH : 8°

Admission ferm.après le PMB : 35°

Echappement ouv.avant le PMB : 30°

Echappement ferm.après le PMH : 0°

Contre-arbres d’équilibrage : 2 dans le soubassement

Commande : par courroie crantée

Allumage

Type : électronique à avance statique et capteur de cliquetis, incorporé à l’injection

Ordre d’allumage : 1-3-4-2

Bougies : Bosch WR6DTC

Alimentation

Type : suralimentation par turbocompresseur et échangeur de chaleur air/air (sur l’aspiration) et overboost automatiquement enclenché au régime maxi

Pompe à essence : électrique

Injection : électronique Weber IAW incorporé à l’allumage

Filtre à air : à sec, avec cartouche en papier

Turbosoufflante, type : Garrett T3 refroidie par eau

Pression maxi de suralimentation : 1,0 bar

Graissage

Type : forcé, par pompe à engrenages et radiateur d’huile

Filtre : à cartouche

Refroidissement

Type : à eau, circuit forcé par pompe, radiateur et réservoir supplémentaire d’expansion

Régulation : par thermostat

Ventilateur : électrique, contrôlé par thermostat sur le radiateur

TRANSMISSION

Traction

Intégrale permanente avec différentiel central épicycloïdal répartiteur du couple et coupleur visqueux Ferguson, différentiel AR type Torsen avec rapport du couple entre les roues de 5 :1

Embrayage : monodique à sec, à commande hydraulique

Diamètre des garnitures : (0^e x 0i) - 230 x 155 mm

Rapports de transmission :

1^ère : 3,500 :1

2^ème : 2,176 :1

3^ème : 1,523 :1

4^ème : 1,156 :1

5^ème : 0,916 :1

AR : 3,545 :1

Couple de réduction : 3,111 :1 (56/18)

Couple conique AV/AR : 2,263 :1 (19/43)

Répartition couple moteur : 47% AV / 53% AR

CHASSIS

Carrosserie

A structure autoporteuse

Système de freinage

Freins avant et arrière à disques avec pinces AV à double cylindre et AR flottantes, commande à double circuit hydraulique croisé, servo-frein à dépression et correcteur de freinage agissant sur les roues arrière en option système antiblocage des freins (ABS)

Disques avant

-diamètre : 281 mm (autoventilés)

-surface des garnitures : 54 x 4 = 216 cm2

Disques arrière

-diamètre : 251 mm

-surface des garnitures : 35 x 4 = 140 cm2

Frein de stationnement agissant sur les freins arrière

Suspension avant

A roues indépendantes type Mac Pherson, bras oscillants inférieurs, barre stabilisatrice et amortisseurs hydraulique télescopique à double effet et à gaz + barre anti-rapprochement

Flexibilité à la roue : 0,50 mm/kg

Débattements roues : supérieur 60 mm / inférieur 103 mm

Géométrie des roues (à vide) :

-carrossage : - 1° +- 30’

-chasse : 3°10 +- 30’

-pincement : - 2,0 / 1,0 mm

Suspension avant

Suspension arrière

A roues indépendantes type Mac Pherson avec leviers transversaux, tirants de réaction longitudinaux et barre stabilisatrice et amortisseurs hydrauliques et télescopiques à double effet et à gaz

Flexibilité à la roue : 0,51 mm/kg

Débattements roues : supérieur 60 mm / inférieur 125 mm

Géométrie des roues (à vide) :

-carrossage : - 1°30’ +- 30’

-chasse : 2°30 +- 30’

-pincement : 3 / 5 mm

Suspension arrière et différentiel Torsen

Direction

A crémaillère, assistée hydrauliquement

Diamètre de braquage : 10,4 m

Nombre de tours du volant entre butées : 2,8

Roues

Jantes : en alliage léger 7,5 J x 15’’

Pneus : 205/50ZR15

Pression de gonflage

-avant : 2,2 bar – 2,5 bar (**)

-arrière : 2,2 bar – 2,5 bar (**)

(**) à vitesse élevée constante en pleine charge

Roue de secours

Jante : en alliage léger 3,5BJ x 16’’ H2-37

Pneu : T115/70R16

Pression de gonflage AV/AR : 4,2 bar

Equipement électrique

Tension : 12 V

Alternateur avec régulateur de tension incorporé : 65 A

Démarreur : 1,1 kW

Batterie : 45 Ah (sans entretien)

POIDS

Poids en ordre de marche (DIN)* : 1300 kg

Répartition AV/AR : 62,4% / 37,6%

Poids en pleine charge : 1750 kg

Répartition AV/AR : NC

Charge utile maxi : 450 kg

Poids maxi remorquable : 1300 kg

Nombre de places : 5

(*) voiture en ordre de marche : plein du réservoir, eau, roue de secours et accessoires

PERFORMANCES (constructeur)

Vitesse maxi en 5^ème : 220 km/h (80 km/h)*

Pente maxi franchissable à pleine charge : 58 %

Vitesse à 1000 tr/mn en 4^ème : 30,3 km/h - en 5^ème : 38,2 km/h

Rapport poids/puissance kg/CH DIN : 6,19 - Kg/kW CEE : 8,6

(*) vitesse maxi permise en utilisant la roue de secours taille basse

Accélération

(2 pers. + 20 kg) (sec.)

De 0 à 100 km/h : 5,7

400 m départ arrêté : NC

1000 m départ arrêté : 26,1

Reprise à partir de 40 km/h en 5^ème

(2 pers. + 20kg) (sec.)

Sur 1000 m : 30,5

Sur 400m : NC

De 40 à 100 km/h : NC

Consommation conventionnelle de carburant

(litres / 100km)

À 90 km/h : 7,9

À 120 km/h : 10,5

Cycle urbain : 11,2

Moyenne ECE : 9,0

RAVITAILLEMENTS

Réservoir carburant : 57 l

y compris une réserve de : 6 à 9 l

Liquide radiateur moteur, réservoir d’expansion et installation chauffage : 6,2 l

Huile moteur (carter + filtre) : 4,9 l 4,4 kg

Contenance totale du carter, du filtre et des canalisations : 5,8 l 5,2 kg

Huile boite de vitesses et différentiel : 3,8 l 3,4 kg

Différentiel AR : 1,1 l 1,0 kg

Graisse lubrifiante boite de direction assistée : 0,75 l

Liquide circuits freins hydrauliques : 0,40 l

Récipient liquide lave-glace AV et lunette AR : 2,0 l

L’esthétique et les équipements

Par rapport à une Delta HF Intégrale 16V, on trouve :

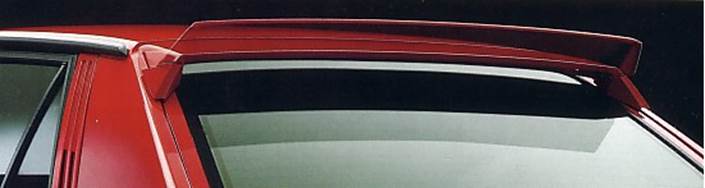

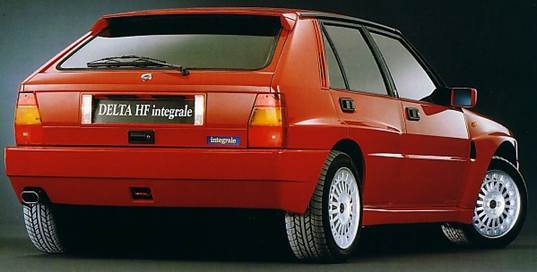

Aileron réglable en 2 positions sur le hayon arrière

Nouvelles jantes en alliage léger style compétition (Speedline)

Capot moteur avec bombage en trapèze + 2 petites grilles sur les côtés

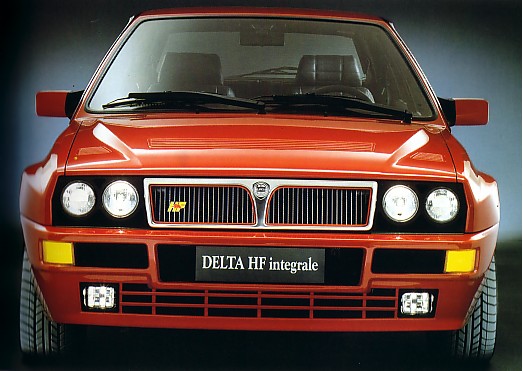

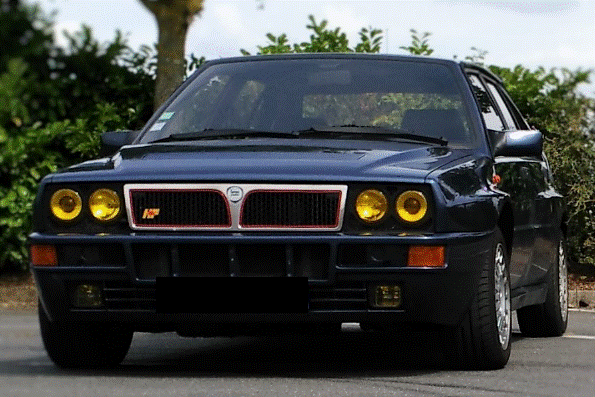

Nouveaux phares (éclairage classique et antibrouillard – optiques jaunes pour le marché français)

Merci au propriétaire de cette Evo pour la photo ci-dessus présentant les blocs optiques jaunes.

Les pare-chocs ont été redessinés favorisant les entrées d’air

Logo « HF » avec l’éléphant sur la grille du ventilateur côté passager

Essuies glace avec spoiler incorporé (sur les deux bras)

Augmentation de la largeur des ailes (des voies et des passages de roues)

Bas de caisse de la couleur de la carrosserie

Nouveaux clignotants à l’avant

Disparition des bandeaux noirs sur les pare-chocs et sur le hayon arrière

Disparition du volet de réservoir d’essence (remplacement par un bouchon style course)

Les élargisseurs d’ailes à l’arrière démarrent du centre de l’auto (début des portes arrière et non plus du milieu)

Echappement en une seule sortie côté conducteur

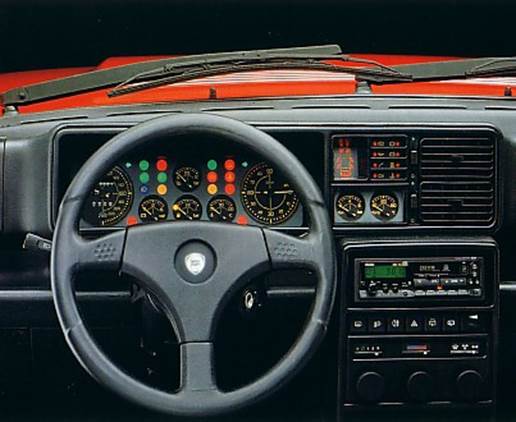

Volant MOMO 3 branches en cuir

Nouveau graphisme d’instrumentation

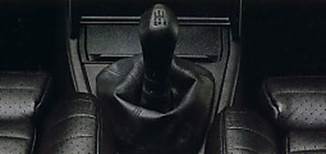

Poignée de levier de vitesse « anatomique »

Ouies d’aération sur l’arrière des ailes avant

Répétiteurs de clignotants ronds

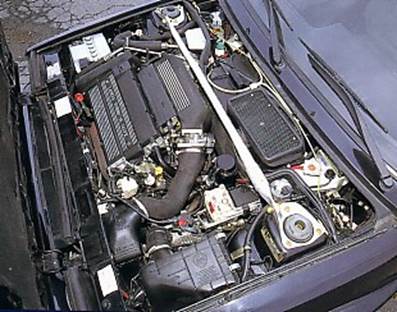

Barre anti-rapprochement à l’avant

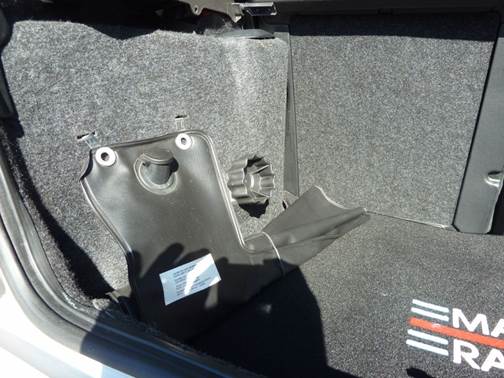

Plage arrière avec « préformage » de la roue de secours à gauche

Peinture spéciale (option)

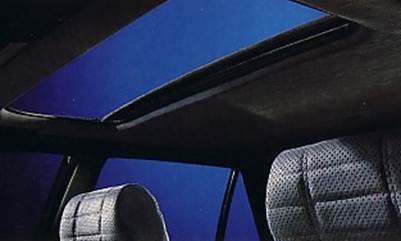

Toit ouvrant électrique (option)

Sellerie cuir (option)

Climatisation (option incompatible avec le toit ouvrant)

Réservoir d’eau dans le coffre arrière (derrière la roue de secours) avec vaporisation possible sur l’échangeur (cet équipement était livré déconnecté…)

Seule une petite série de voitures a reçu cet équipement en vue de facilité l’homologation en course

(D’après mes infos, 2500ex ont été équipés de cet appareillage et sur ces 2500, seulement 250ex avaient ce système opérationnel dès la sortie d’usine)

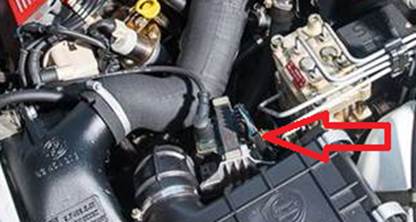

Simple bobine d’allumage

Les couleurs et garnitures

Les peintures

Blanc 210

Vert Derby 340

Bleu Madras 429

Rouge Monza 155

Bleu Lord Lancia 438

Noir 632

Rouge Winner 180/a

L’intérieur

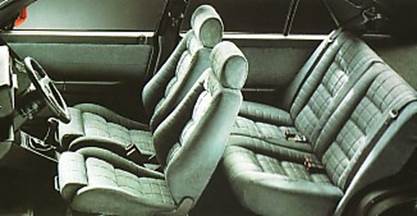

Alcantara vert 813 (avec 210 et 632)

Alcantara gris 816 (avec 155-438-340-429-180)

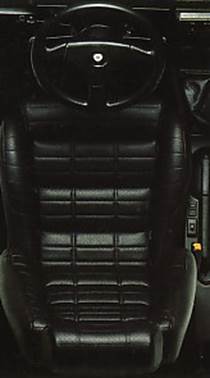

Cuir noir 408 (option)

Tissus et Alcantara 366
